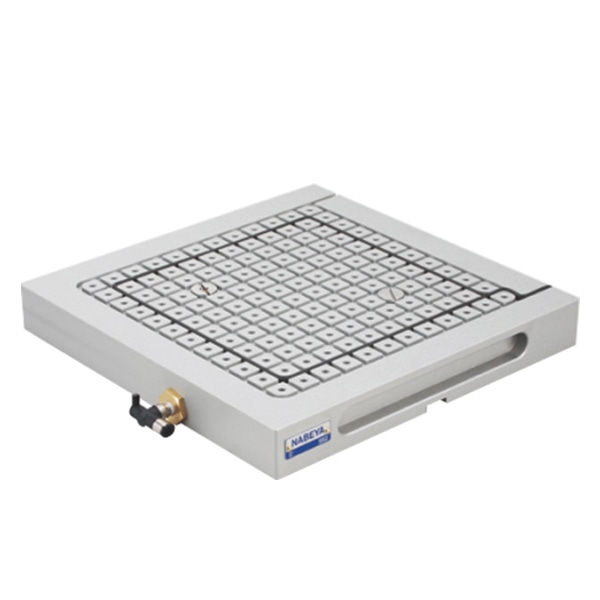

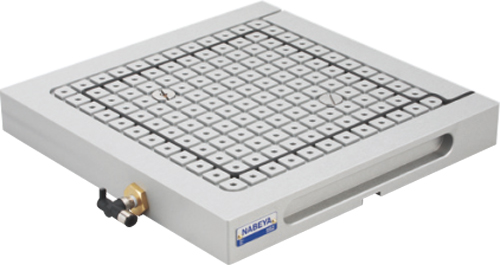

ERON-NABEYA雅朗 VCM非磁性真空吸盤
品牌:ERON(雅朗)
型號:VCM
適用于夾緊鋁、不銹鋼、銅等無法使用磁性卡盤的非磁性工件。
材質:A5052
表面處理:氧化鋁膜處理
●只需供給壓縮機的空氣,即可吸附工件。
●適用于夾緊鋁、不銹鋼、銅等無法使用磁性卡盤的非磁性工件。
圖片參數

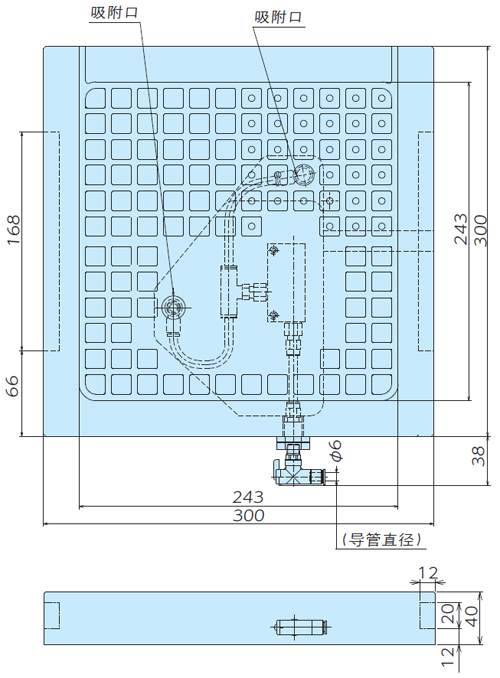

規格

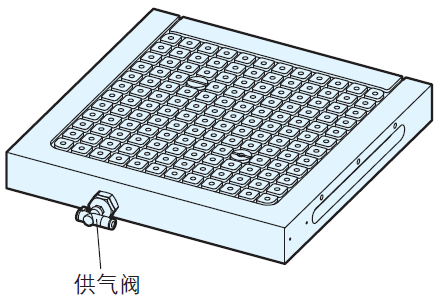

VCM0303E 僅通過供氣閥進行吸附ON/OFF的規格。 |
訂貨號 | 型號 | 尺寸mm | 重量kg |
109778 | VCM0303E | 300×300×40 | 8.5 |
109779 | VCM0303S | 300×329×40 | 9 |
附件
![]() | 附件名稱數量吸附塞2填充塞1定位銷5密合用圓橡皮條1 |
限位塊A、B
訂貨號 | 型號 | 適用機型 |
114333 | VCM-SB1 | 所有機型 |
114334 | VCM-SB2 | 所有機型 |
使用方法
![]() ![]() | ①根據工件的情況,安裝吸附塞、填充塞、密合用圓橡皮條、定位銷,形成吸附面。 密合用圓橡皮條所圍的面積即為吸附面積。 吸附面積對吸附力具有很大影響。 但若密合用圓橡皮條位于工件外側,則一般無法吸附。 請在工件內側,用密合用圓橡皮條圍成盡可能大的面積。 ②將定位銷安裝在真空吸盤的工作面上開的孔內。 定位銷不僅可進行工件定位,還可用作切削時提供水平方向切削阻力的限位器。 在工作面上開的孔中,也可安裝另售的限位塊A、限位塊B。 ③設置工件、連接空氣源后接通供氣閥,即可吸附。 關閉供氣閥后,即可取下工件。 |
■吸附力
吸附力根據工件的狀態及吸附用圓橡皮條的設置方法而變化,僅供參考。 VCM0303S附帶真空壓力計,也可使用以下公式計算正確的吸附力。 吸附力(N)=真空壓力(kPa)×吸附面積(mm2)×0.001 | ![]() |
■排氣特性及流量特性
流量特性為供氣壓力為0.45Mpa時的特性
■注意事項
調速器在出廠前已調整好。用戶請勿調整。否則,可能會損壞真空壓力計。
要產生穩定的吸附力,應以供氣壓力0.3~0.6MPa連續供氣。密合橡皮條務必安裝在工件內側。若密合橡皮條位于工件外側,吸附力可能會降低。
■使用例
