ERON-NABEYA雅朗 AMG高性能空氣防振座
品牌：ERON(雅朗)
型號：AMG
| 型號、貨號 | 類型 | 高度調節(H) | 變形量 | 容許負荷(N) | 容許負荷 | 固有頻率(HZ) | 重量 | 價格 | 起訂（單位:件） | 操作 |
|---|---|---|---|---|---|---|---|---|---|---|
| BFD14M380 | 標準 | 19 | 0.6 | 1962-3924 | 200-400 | 17 | 2400 | 加購詢價 |
-
+
|
加入購物車 |
| BFD14M630 | 標準 | 19 | 0.6 | 3924-7848 | 400-800 | 20 | 2400 | 加購詢價 |
-
+
|
加入購物車 |
| BFD14M97H | 高衰減 | 19 | 0.6 | 3188-6377 | 325-650 | 25 | 2400 | 加購詢價 |
-
+
|
加入購物車 |
| BFD18M630 | 標準 | 25 | 0.6 | 6897-13734 | 700-1400 | 17 | 5300 | 加購詢價 |
-
+
|
加入購物車 |
| BFD18M970 | 標準 | 25 | 0.6 | 9810-19620 | 1000-2000 | 20 | 5300 | 加購詢價 |
-
+
|
加入購物車 |
| BFD18M97H | 高衰減 | 25 | 0.6 | 6377-12753 | 650-1300 | 25 | 5300 | 加購詢價 |
-
+
|
加入購物車 |
●采用耐久性、防振性能優異的醚類聚氨酯泡沫塑料防振材料。
●利用度盤狀的升降功能，可方便地進行調平。
●采用旋轉擺動機構，可設置在傾斜面（最大3度）上。
●不會向地板上染色。
材 質本體：FC250 螺栓：SS400 球面墊圈：S45C
表面處理 涂裝 三價鉻電鍍
用途：工業設備的隔振、防振、調平機構
●采用耐久性、防振性能優異的醚類聚氨酯泡沫塑料防振材料。
●利用度盤狀的升降功能，可方便地進行調平。
●采用旋轉擺動機構，可設置在傾斜面（最大3度）上。
●不會向地板上染色。

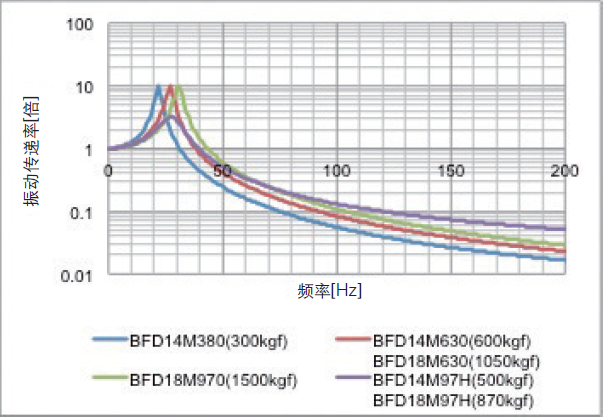

■特性數據
※表示防振功能所產生的振動增減。
例如，振動傳遞率為0.1倍時，振動衰減至0.1倍；振動傳遞率為2倍時，振動增大至2倍。
※（）內為假定負荷。

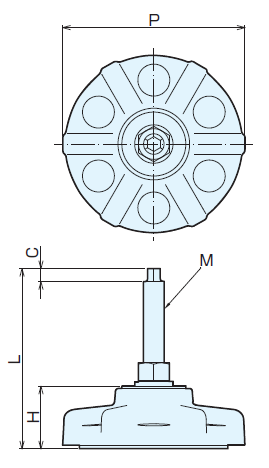

■規格
| 訂單號 | 型號 | 類型 | P | L | H | C | M | 高度 調節量H | 變形量 ※1 | 容許負荷 | 固有頻率 HZ※2 | 重量g | |
| N | kgf | ||||||||||||
| 121522 | BFD14M380 | 標準 | 143 | 141 | 49 | 10 | M16 | 19 | 0.6 | 1962-3924 | 200-400 | 17 | 2400 |
| 121523 | BFD14M630 | 3924-7848 | 400-800 | 20 | |||||||||
| 121524 | BFD14M97H | 高衰減 | 3188-6377 | 325-650 | 25 | ||||||||
| 125721 | BFD18M630 | 標準 | 185 | 165 | 68 | 10 | M20 | 25 | 0.6 | 6897-13734 | 700-1400 | 17 | 5300 |
| 125722 | BFD18M970 | 9810-19620 | 1000-2000 | 20 | |||||||||
| 125723 | BFD18M97H | 高衰減 | 6377-12753 | 650-1300 | 25 | ||||||||
※1變形量為作用最大容許負荷時的防振材料的變形量（計算值）。
※2固有頻率為作用最大容許負荷時的值（計算值）。

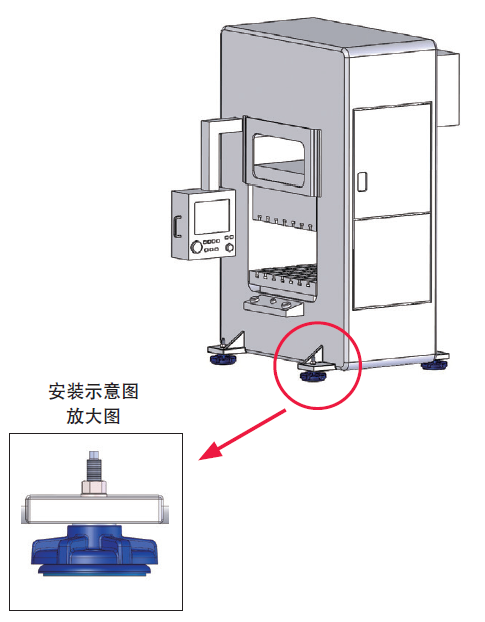

■在裝置上安裝示意圖

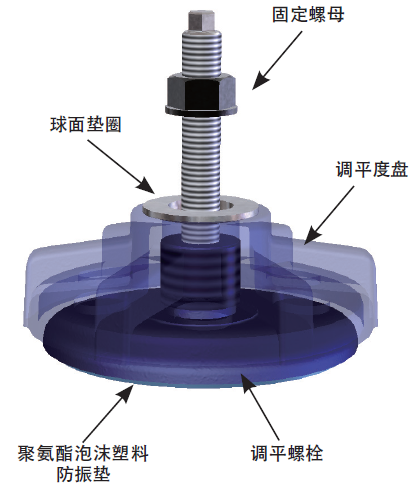

■結構
調平時，松開固定螺母，旋轉調平度盤。（調平度盤、球面墊圈部將上下移動）
調平結束后，擰緊固定螺母。
■示例

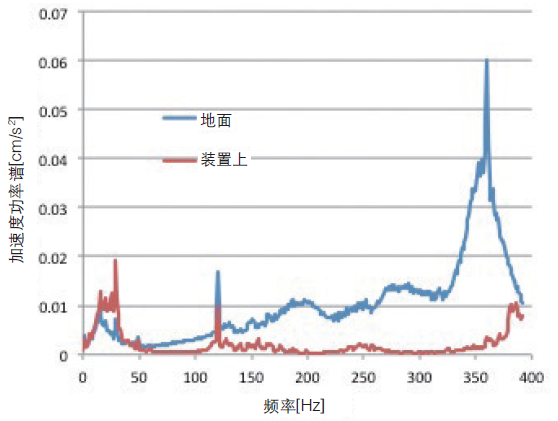

消除工廠地面振動(BFD14M97H)
使用加速度計測量工廠地面振動與設置有BFD14M97H的裝置上的振動的結果。

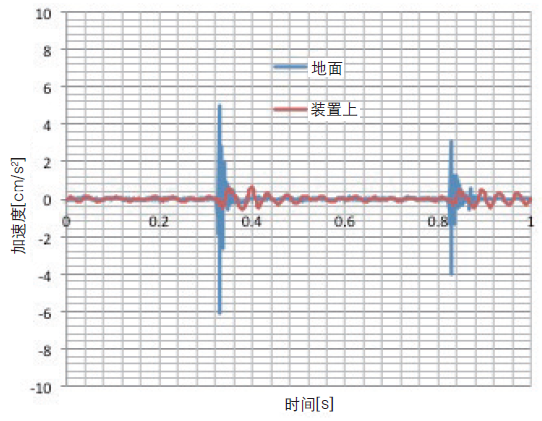

消除步行振動(BFD14M630)
上述結果是利用加速度計測得的人在裝置周圍行走時的地面振動以及設置有BFD14M630的裝置上的振動。
